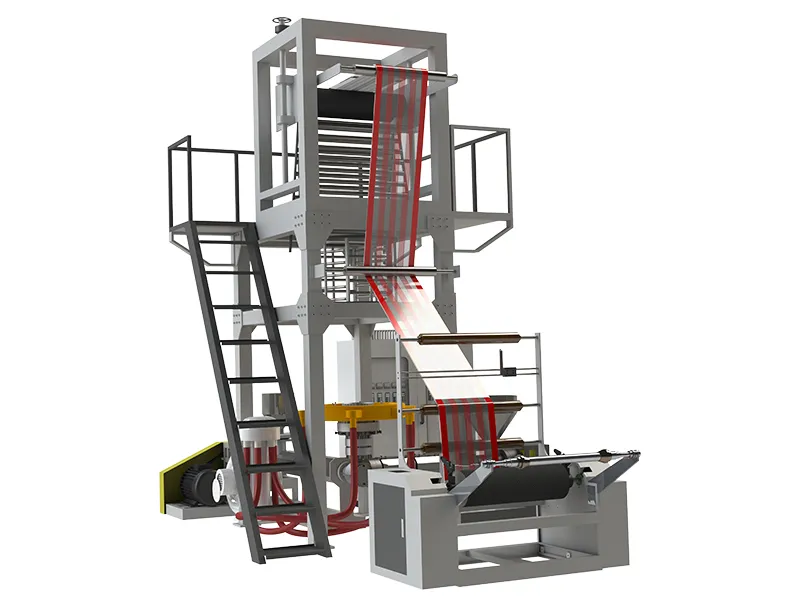

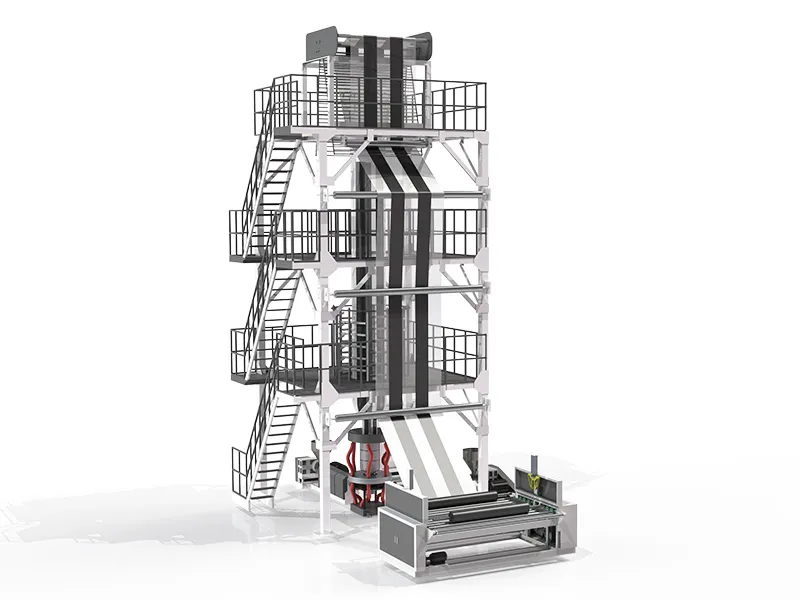

Machine de moulage par soufflage de film à bandes bicolores
Ligne d’extrusion par soufflage destinée à la fabrication de films LDPE/HDPE multicolores à bandes sans procédé d’impression
La machine de soufflage pour films à rayures bicolores est développée pour produire des films PE intégrant des bandes de deux couleurs ou des motifs multicolores directement au cours du processus d’extrusion. Son principal avantage repose sur la formation des couleurs sans impression supplémentaire, ce qui simplifie considérablement le procédé de fabrication tout en supprimant les opérations liées à l’impression traditionnelle.
Compatible avec les matières LDPE et HDPE, la ligne de production performante utilise deux extrudeuses associées à une tête de filière spécialement conçue afin de générer des bandes colorées précises, régulières et parfaitement intégrées au film pendant l’extrusion. Cette technologie permet de répondre efficacement aux exigences esthétiques et fonctionnelles de différentes applications. Les films obtenus sont largement utilisés dans les secteurs de l’emballage de produits de consommation et de la protection industrielle, offrant des propriétés mécaniques stables, une présentation visuelle améliorée ainsi qu’une réduction des coûts de fabrication liés aux procédés d’impression, tout en augmentant la valeur ajoutée des emballages finis.
Emballage quotidien
Sacs poubelles, sacs shopping
Applications agricoles
Films de paillage occultants et anti-mauvaises herbes
Emballage alimentaire
Sachets pour snacks, sacs à pain, sacs de conservation des fruits
Caractéristiques du produit
| Éléments | Spécifications |
| Matériau du film | LDPE / HDPE (compatible avec le mélange de matériaux) |
| Motif rayé | Rayures bicolores (largeur et couleur personnalisables) |
| Épaisseur du film | 0.012-0.25mm (personnalisable) |
| Largeur du film | 600-2800mm (personnalisable) |
| Tolérance de largeur des rayures | ≤1mm |
| Résistance à la traction (MD / TD) | ≥16MPa /≥13MPa |
| Allongement à la rupture (MD / TD) | ≥520% /≥420% |
| Transmission lumineuse (film rayé standard) | ≥88% |
| Résistance à la déchirure | ≥22N/mm |
Paramètres de l'équipement
| Éléments | Spécifications |
| Configuration de l'extrudeuse | 2 extrudeuses monovis |
| Matériau / traitement de la vis | 38CrMoAl, nitruré (dureté superficielle ≥ HV900) |
| Diamètre de la vis | 55-85 mm (même spécification pour les deux extrudeuses) |
| Débit de l'extrudeuse simple | 40-180 kg/h |
| Type de filière de coextrusion | Filière spéciale pour film rayé (noyau de filière remplaçable pour le réglage des rayures) |
| Méthode de refroidissement | Anneau d'air à labyrinthe (volume d'air réglable) |
| Vitesse de dévidage | 6-45 m/min |
| Système d'enroulement | Enroulement du moteur à couple (contrôle automatique de la tension) |
| Diamètre d'enroulement | ≤ 800 mm |
| Puissance du moteur principal (par extrudeuse) | 11-45 kW (selon la configuration de la machine) |
| Puissance totale installée | 35-95 kW (selon la configuration de la machine) |
| Dimensions de la machine (L × l × H) | 7 000 × 2 500 × 4 800 mm - 11 000 × 3 200 × 6 200 mm (selon la configuration de la machine) |
| Système de commande | PLC + écran tactile (commande synchronisée des deux extrudeuses et alarme de défaut) |

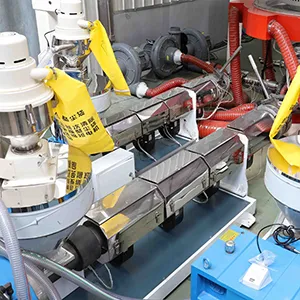

Système d’alimentation bicolore des matières
Deux trémies indépendantes associées à un double système d’alimentation automatique permettent le stockage et l’alimentation séparée des deux matières colorées, évitant toute contamination croisée durant le processus de production.

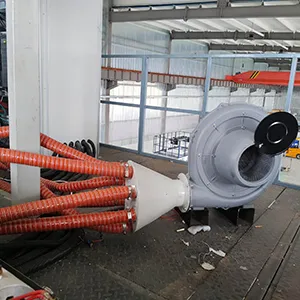

Système de refroidissement uniforme
Un anneau d’air de type labyrinthique combiné à des ventilateurs de refroidissement assure un refroidissement homogène de la bulle, garantissant des bandes de couleur nettes ainsi qu’une surface de film parfaitement plane.

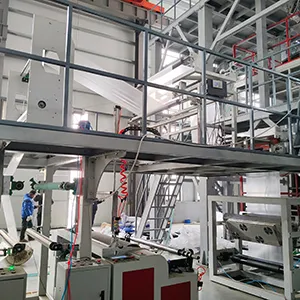

Système de tirage et d’aplatissement
L’unité de tirage fonctionne avec des dispositifs de soufflets latéraux et quatre ensembles de rouleaux d’aplatissement afin d’assurer un transport stable du film, d’éliminer les plis et d’éviter toute déviation des bandes colorées.

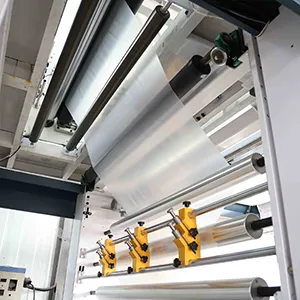

Système d’enroulement à contrôle de couple
L’enrouleuse entraînée par moteur à couple, équipée de capteurs de tension avec une précision de 0,1 %, permet un enroulement à tension constante avec un diamètre maximal de bobine ≤ 500 mm, tout en autorisant des changements rapides de bobines.
Système de contrôle électrique
Le système PLC avec écran tactile de 10 pouces intègre le contrôle synchronisé des deux extrudeuses, la surveillance des températures ainsi que les fonctions d’alarme de défaut avec un temps de réponse ≤ 1 seconde, garantissant un fonctionnement entièrement automatisé de l’ensemble du processus de production.
- Formation des bandes sans impression
Une tête de filière spécialement conçue permet la création directe des bandes colorées pendant l’extrusion, supprimant les opérations d’impression, réduisant les cycles de production de plus de 30 %, diminuant les coûts de fabrication de plus de 25 % et éliminant les risques de contamination liés aux encres. - Haute durabilité
Les vis en acier nitruré 38CrMoAl avec une dureté de surface ≥ HV900 prolongent la durée de vie des composants de plus de 50 % par rapport aux matériaux conventionnels. - Excellente uniformité de refroidissement
L’anneau d’air de type labyrinthique assure un refroidissement homogène de la bulle, limitant la déformation des bandes à ≤ 5 % et améliorant la netteté des bandes colorées d’environ 40 %. - Utilisation simplifiée
Le système PLC avec écran tactile synchronise le fonctionnement des deux extrudeuses, permettant aux opérateurs d’atteindre une autonomie complète après seulement 1 à 2 jours de formation, tout en réduisant les coûts de main-d’œuvre d’environ 20 %.
